उत्पाद विवरण:
|
| Product Name: | Portable Spot Welder | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance Welding Machine | Application: | Car Manufacturing |
| Type: | Manual Spot Welding | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | प्रमाणन: | Certification |
| प्रमुखता देना: | प्रतिरोध स्पॉट एल्यूमीनियम मोबाइल वेल्डर,पोर्टेबल एल्यूमीनियम मोबाइल वेल्डर,60KVA पोर्टेबल वेल्डिंग मशीन |
||

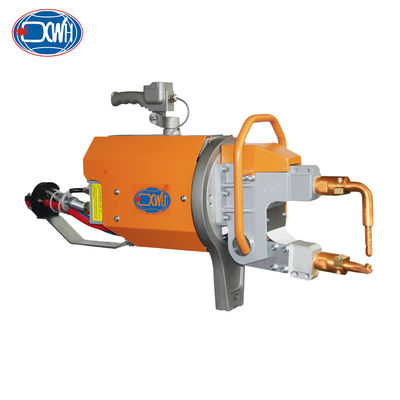

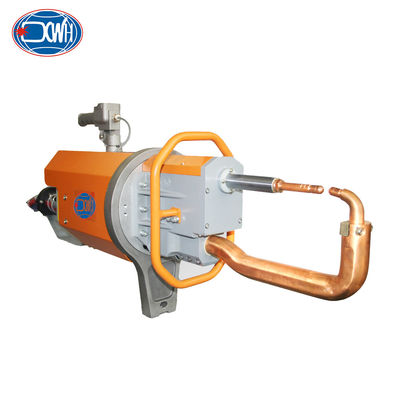

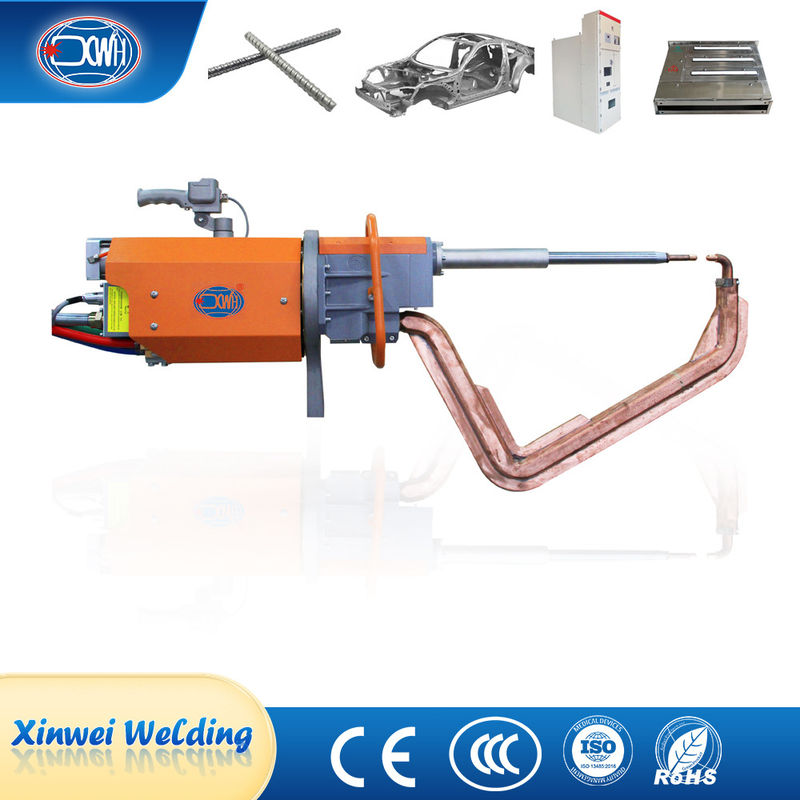

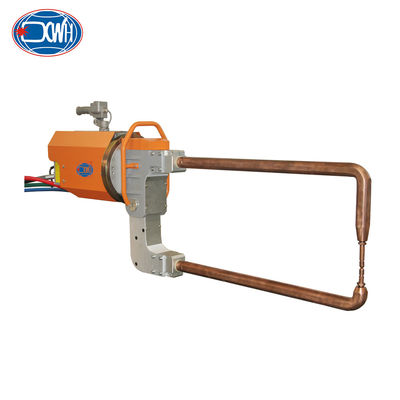

उत्पाद का वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन संबंधित उपकरणों को एकीकृत करती है जैसे वेल्डिंग ट्रांसफार्मर, सिलेंडर, सोलेनोइड वाल्व, पानी और गैस वितरक, घूर्णन रिंग और निलंबन छड़ें, संतुलन प्रणाली,और नियंत्रण हैंडलविद्युत मुख्य सर्किट में एकल-चरण AC 380V/50HZ इनपुट है, जिसे नियंत्रक में नियंत्रित सिलिकॉन के माध्यम से और फिर ट्रांसफार्मर में खिलाया जाता है।ट्रांसफार्मर द्वारा कम करने के बाद, द्वितीयक आउटपुट इलेक्ट्रोड के बीच कम वोल्टेज (4.75-10V) और बड़े धारा (12-20KA) है।नियंत्रक वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए ट्रांसफार्मर के आउटपुट वर्तमान को समायोजित करने के लिए नियंत्रित सिलिकॉन के प्रवाह कोण को समायोजित करता है.
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1छोटा, संचालित करने में आसान और ऊर्जा की बचत/ सुविधाजनक संचालन और ऊर्जा की बचत।
2संरचना कॉम्पैक्ट है और रखरखाव में आसान है/सरल संरचना और सुविधाजनक रखरखाव/कॉम्पैक्ट संरचना और मैत्रीपूर्ण रखरखाव।
3पोर्टेबल स्पॉट वेल्डर्स 360° घूम सकते हैं क्योंकि टर्नटेबल को असरों के साथ कॉन्फ़िगर किया गया है।
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है।
5शरीर की संरचना मजबूत और क्षति प्रतिरोधी होती है।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
विद्युत प्रतिरोध वेल्डिंग का वेल्डिंग सिद्धांत
वेल्डेड को दो स्तंभ विद्युत् के बीच दबाया जाता है और बिजली से गर्म किया जाता है, ताकि वेल्डेड संपर्क में पिघल जाए और एक नगेट बन जाए।वेल्डिंग एक घने वेल्डिंग स्पॉट बनाने के लिए दबाव के तहत ठोस और क्रिस्टलीकृत हैस्पॉट वेल्डिंग पतली प्लेट (लैप) और स्टील बार वेल्डिंग के लिए उपयुक्त है। इसका व्यापक रूप से ऑटोमोबाइल, विमान, इलेक्ट्रॉनिक्स, उपकरणों और दैनिक आवश्यकताओं के उत्पादन में उपयोग किया जाता है।
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
चित्र
