उत्पाद विवरण:
|

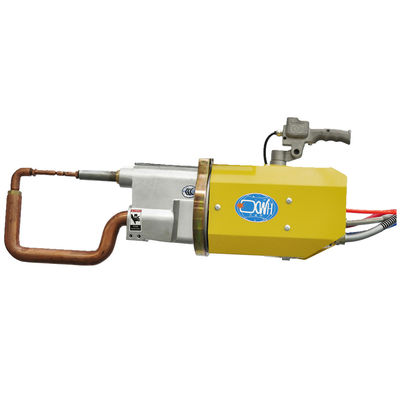

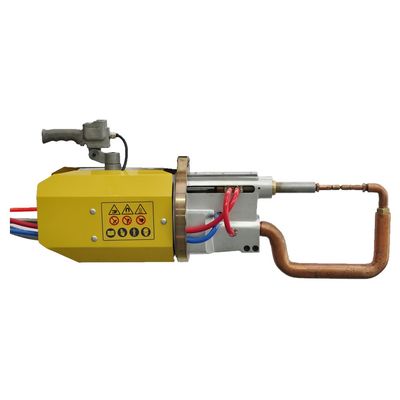

| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | एसएस पोर्टेबल स्पॉट वेल्डिंग मशीन,एल्यूमीनियम पोर्टेबल स्पॉट वेल्डिंग मशीन,380V धातु स्पॉट वेल्डर |
||
उत्पाद का वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन प्रतिरोध वेल्डिंग विधि का उपयोग करती है जिसमें वेल्डिंग भागों को गोद जोड़ों में इकट्ठा किया जाता है और दो स्तंभ इलेक्ट्रोड के बीच दबाया जाता है,और बेसिक धातु को प्रतिरोध गर्मी से पिघलाया जाता है.
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1. हल्के वजन, संचालित करने में आसान और बिजली की बचत
2संकुचित संरचना और आसान रखरखाव
3. टर्नटेबल असरों से लैस है और 360° घूमता है
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है
5. कम पहनने वाले भाग और उच्च लागत प्रदर्शन
कार्य सिद्धांत
काम का टुकड़ा ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और ऊर्जा है, और प्रतिरोध वेल्डिंग है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) है, वेल्डिंग धारा I (A) है, और समय पर शक्ति t (sec) है, सूत्र के अनुसारःवर्तमान I कि एक निश्चित प्रतिरोध मूल्य R के साथ धातु सामग्री एक निश्चित समय t के भीतर गुजरता है प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी Q है। धातु प्रतिरोध धारा का उपयोग पिघले हुए धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा किया जाता है, क्रिस्टलीकृत किया जाता है और दबाव के तहत जुड़ा होता है।इसे प्रतिरोध वेल्डिंग कहते हैं.
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
वेल्डिंग प्रक्रिया में दबाव
इस वेल्डिंग मशीन की मुख्य कार्यप्रणाली चार मूल प्रक्रियाओं से बनी हैः दबाव, वेल्डिंग, रखरखाव और आराम, और यदि आवश्यक हो तो अतिरिक्त प्रक्रियाएं जोड़ी जा सकती हैं।
दबावः वर्कपीस वेल्डिंग शुरू करने से पहले, वेल्डिंग स्थिति के साथ इलेक्ट्रोड संरेखित, ऑपरेटिंग हैंडल पर वेल्डिंग स्टार्ट स्विच शुरू,वेल्डिंग मशीन के काम हवा वाल्व खोलें, और संपीड़ित हवा यांत्रिक ट्रांसमिशन डिवाइस के माध्यम से स्थानांतरित करने के लिए चलती इलेक्ट्रोड हाथ को चलाने के लिए दबाव सिलेंडर में प्रवेश करती है,ताकि ऊपरी और निचले इलेक्ट्रोड क्लैंप और काम टुकड़ा दबानेइस प्रक्रिया को "दबाव" कहा जाता है।प्रक्रिया मापदंड दबाव समय और इलेक्ट्रोड दबाव हैं (अनुकूल हवा स्रोत दबाव दबाव विनियमन वाल्व को समायोजित करके प्राप्त किया जाता है).
