उत्पाद विवरण:
|
| Product Name: | portable welding machine single phase | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Mobile Spot Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | एकल चरण पोर्टेबल वेल्डिंग मशीन,0.5 एमपीए पोर्टेबल वेल्डिंग मशीन,20KVA पोर्टेबल स्पॉट वेल्डिंग मशीन |
||
उत्पाद का वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन दबाव में वेल्डिंग के लिए गर्मी स्रोत के रूप में वेल्डिंग के माध्यम से बहने वाले वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करती है।मुख्य रूप से पतली प्लेट संरचनाओं के कम कार्बन स्टील भागों के स्पॉट वेल्डिंग के लिए इस्तेमाल किया.
पोर्टेबल स्पॉट वेल्डिंग मशीनें आमतौर पर हवा में लटकती हैं और लचीली केबलों के माध्यम से वेल्डिंग टंग्स से जुड़ी होती हैं।पोर्टेबल स्पॉट वेल्डिंग मशीन के वेल्डिंग टंग्स में चयन करने के लिए विभिन्न संरचनात्मक रूप हैं, इसलिए पोर्टेबल स्पॉट वेल्डिंग मशीन में बड़े वर्कपीस के लिए एक मजबूत अनुकूलन क्षमता है जो स्थानांतरित करने में असुविधाजनक हैं, जटिल आकार के वर्कपीस,या काम करने वाले टुकड़े जो स्पॉट वेल्डिंग के लिए फिक्स्चर पर चिपके हुए होने चाहिएऑटोमोबाइल कारखाने के स्पॉट वेल्डिंग में, बड़े शीट धातु बक्से के लिए स्पॉट वेल्डिंग प्रक्रिया का व्यापक अनुप्रयोग है और यह एक अपरिहार्य वेल्डिंग उपकरण है।
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1मशीन 360° घूम सकती है क्योंकि टर्नटेबल को असर के साथ कॉन्फ़िगर किया गया है।
2अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है।
3वेल्डिंग प्रतिरोध ताप और यांत्रिक बल के उचित संयोजन का उपयोग करके की जाती है।तो यह वेल्डिंग के वेल्ड nuggets के लिए उच्च शक्ति उच्च गुणवत्ता वाले मिलाप जोड़ों प्राप्त करने के लिए संभव है.
4सरल वेल्डिंग प्रक्रिया के कारण, भरने की सामग्री, विलायक और शील्डिंग गैस की आवश्यकता के बिना, लागत कम है।
कार्य सिद्धांत
काम का टुकड़ा ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और ऊर्जा है, और प्रतिरोध वेल्डिंग है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) है, वेल्डिंग धारा I (A) है, और समय पर शक्ति t (sec) है, सूत्र के अनुसारःवर्तमान I कि एक निश्चित प्रतिरोध मूल्य R के साथ धातु सामग्री एक निश्चित समय t के भीतर गुजरता है प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी Q है। धातु प्रतिरोध धारा का उपयोग पिघले हुए धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा किया जाता है, क्रिस्टलीकृत किया जाता है और दबाव के तहत जुड़ा होता है।इसे प्रतिरोध वेल्डिंग कहते हैं.
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
उत्पाद संरचना का अवलोकन
वेल्डिंग मशीन की यह श्रृंखला मुख्य रूप से वेल्डिंग ट्रांसफार्मर, गैस सर्किट (दबाव) प्रणाली, पानी सर्किट (ठंडा) प्रणाली, वेल्डिंग टंग्स,प्रतिरोध वेल्डिंग नियंत्रक और गति तंत्रवेल्डेड वर्कपीस के आकार और वेल्डेड मशीन के संचालन की स्थितियों के अनुसार वेल्डेड टंग्स के संरचनात्मक रूप विभिन्न होते हैं।

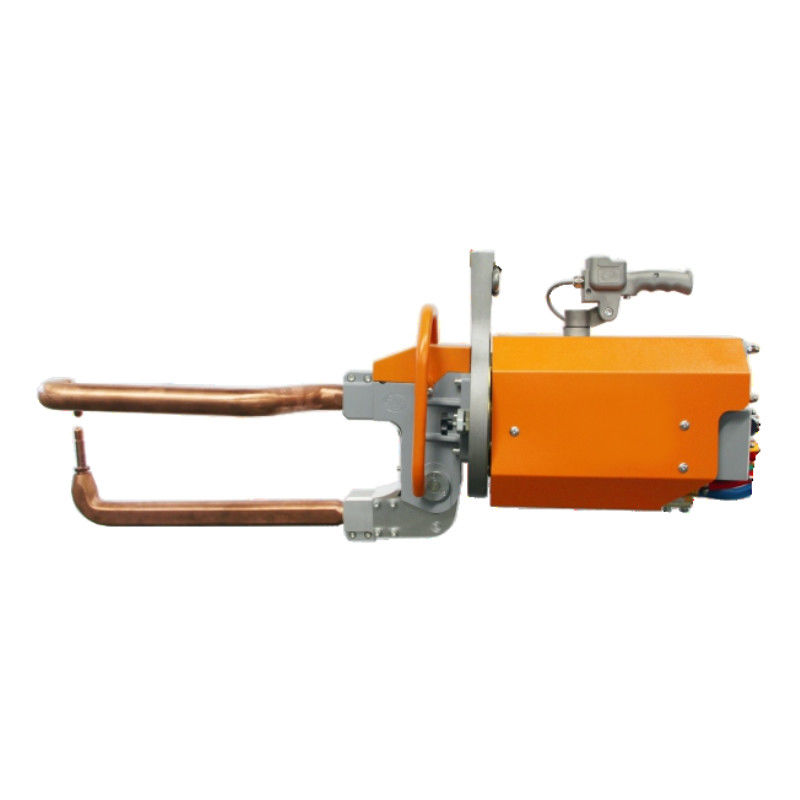

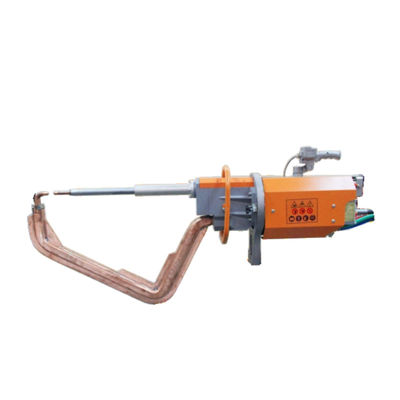

एक्स प्रकार की वेल्डिंग मशीन क्षैतिज विमान या निकट क्षैतिज विमान पर वेल्डिंग के लिए उपयुक्त है और सी प्रकार की वेल्डिंग मशीन ऊर्ध्वाधर विमान या निकट ऊर्ध्वाधर विमान पर वेल्डिंग के लिए उपयुक्त है।वेल्डिंग टंगों का आकार उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.
उपयोग और स्थापना
उत्पाद अनुप्रयोग
