उत्पाद विवरण:
|
| Product name: | Projection Spot Welding Machine | Application: | Welding Galvanized Sheet |
|---|---|---|---|
| Function: | Projection Welding | Machine type: | Projection Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | प्रमाणन: | CE |
| प्रमुखता देना: | जस्ती चादरें स्पॉट वेल्डिंग मशीन,पत्ती प्रक्षेपण स्पॉट वेल्डिंग मशीन,प्रतिरोध पत्ती प्रक्षेपण वेल्डिंग मशीन |
||

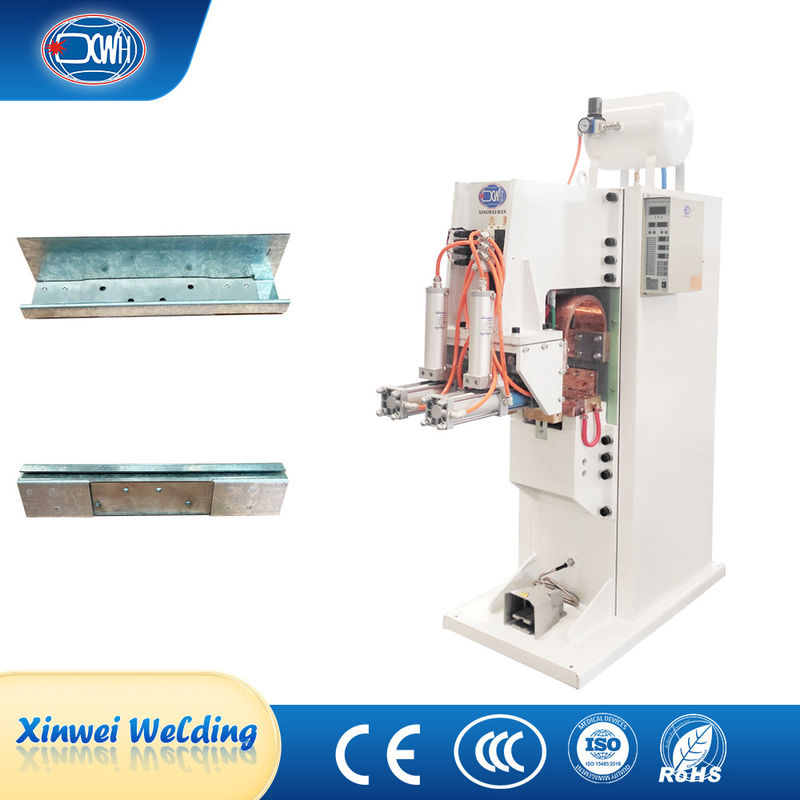

प्रतिरोध पत्ती स्थिर प्रक्षेपण स्पॉट वेल्डिंग मशीन के लिए जस्ती चादरें
उत्पाद का वर्णन
धातु के पत्ते प्रक्षेपण वेल्डिंग मशीन एक फ्रेम, प्रवाहकीय शीट, वेल्डिंग सिर चलती तंत्र, इलेक्ट्रोड घटकों, वेल्डिंग ट्रांसफार्मर (शक्ति आवृत्ति) जैसे घटकों से बना है,वेल्डिंग मशीन नियंत्रक, वायु सर्किट प्रणाली, शीतलन जल प्रणाली आदि।
तकनीकी मापदंड
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| अधिकतम वेल्डिंग क्षमता ए3 स्टील | एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
लाभ
1शरीर को झटके प्रतिरोध, भूकंपीय प्रतिरोध और उच्च कठोरता के लिए डिज़ाइन किया गया है, और प्रत्येक घटक की स्थापना और भार शक्ति को पूरा करने के लिए बारीकी से मशीनीकृत किया गया है।वेल्डिंग प्रक्रिया के दौरान उपकरण की कठोरता और न्यूनतम विरूपण सुनिश्चित करने के लिए फ्रेम के अंदर कई सुदृढीकरण पसलियों वेल्डेड किया गया है, वेल्डिंग की स्थिरता और मैन्युअल उपयोग की सुरक्षा सुनिश्चित करता है।
2ऊपरी इलेक्ट्रोड को गैस-तरल दबाव सिलेंडर द्वारा दबाव में रखा जाता है, जिससे दबाव समायोजन सुविधाजनक और सटीक होता है।
3वेल्डिंग मशीनों के लिए बैकअप समर्पित वायु भंडारण टैंक वेल्डिंग दबाव के उतार-चढ़ाव को कम करने और वेल्डिंग बल की स्थिरता सुनिश्चित करने के लिए फायदेमंद है।
4ऊपरी इलेक्ट्रोड क्षैतिज रूप से आगे और पीछे की ओर चलता है, और वेल्डिंग स्ट्रोक और वर्कपीस ऑपरेशन स्ट्रोक स्वतंत्र होते हैं, जबकि निचला इलेक्ट्रोड तय होता है; संचालित करना आसान है।
उत्पाद संरचना
चित्र
आवेदन
