उत्पाद विवरण:
|
| Product name: | Stationary Spot Welder | Application: | Sheet Metal Welding |
|---|---|---|---|
| Function: | Door Panel Welding | Machine type: | Resiatance Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | प्रमाणन: | CE |
| प्रमुखता देना: | टी बार मेटल स्पॉट वेल्ड रिमूवर,380V सक्शन कार डेंट पुलर,3 किलोवाट वाहन शरीर स्पॉट वेल्ड रिमूवर |
||

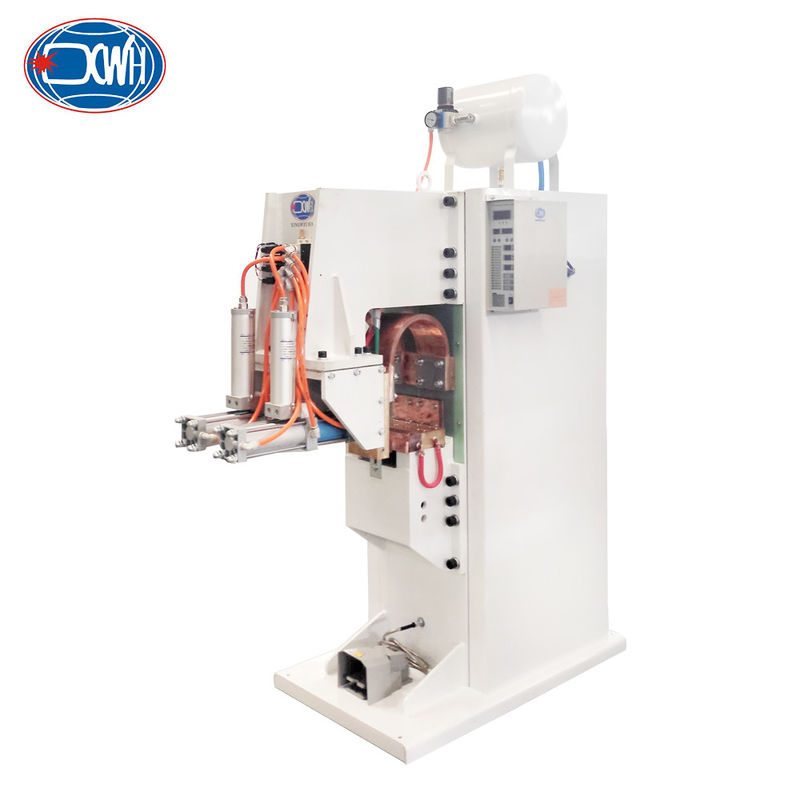

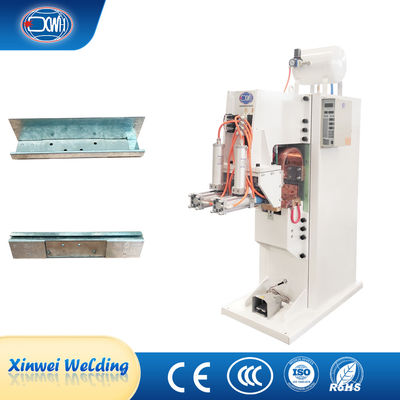

औद्योगिक Soldadora De Punto हाथ प्रतिरोध प्रक्षेपण स्पॉट वेल्डिंग मशीन
उत्पाद का वर्णन
धातु के पत्तों को वेल्ड करने वाली मशीन का वेल्डिंग कार्य सिद्धांतः स्टार्ट बटन दबाएं और उपकरण की कार्रवाई मैन्युअल हस्तक्षेप के बिना वेल्डिंग नियंत्रक द्वारा पूरी की जाएगी।वेल्डिंग बिंदु पूरा होने तक. प्रत्येक वेल्डिंग सिर 4 वेल्डिंग बिंदुओं के प्रोजेक्शन वेल्डिंग को पूरा करता है। एक क्लैंपिंग प्रक्रिया में कुल 8 प्रोट्रूजन वेल्डेड थे। प्रत्येक वेल्डिंग बिंदु की वेल्डिंग गुणवत्ता सुनिश्चित करना आसान है।वेल्डिंग दबाव और प्रत्येक वेल्डिंग सिर के वेल्डिंग वर्तमान स्वतंत्र रूप से समायोज्य हैं.
तकनीकी मापदंड
| आइटम/मॉडल | डीएन-40 | डीएन-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| नामित शक्ति 50% | केवीए | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| नाममात्र प्राथमिक शक्ति | वी | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| माध्यमिक वोल्टेज | वी | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| नामित आवृत्ति | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| मैक्स.शॉर्ट सर्किट करंट | केए | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| अधिकतम वेल्ड पावर | केवीए | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| गर्दन | एमएम | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| मैक्स.फ्रोस इलेक्ट्रोड पर | एन | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| कामकाजी स्ट्रोक | एमएम | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| शीतलन जल खपत 2.5bar | एल/मिनट | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| इलेक्ट्रोड टीएलपी | एमएम | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| हथियार | एमएम | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| प्रक्षेपण क्लैंपिंग प्लेट | एमएम | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| अधिकतम वेल्डिंग क्षमता ए 3 स्टील | एमएम | 2.5 + 2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
लाभ
1. दबाव सिर की उतरने और चढ़ने की गति को मनमाने ढंग से समायोजित किया जा सकता है, जिससे वर्कपीस पर दबाव का प्रभाव कम होता है और शोर कम होता है;
2. एल्यूमीनियम मिश्र धातु सिलेंडर बैरल, कम डम्पिंग सीलिंग रिंग और हल्के घर्षण रिंग का संयोजन सिलेंडर, एक पायलट बड़े प्रवाह विद्युत चुम्बकीय दिशात्मक वाल्व से लैस है,तेजी से प्रतिक्रिया गति और अत्यधिक संवेदनशील अनुवर्ती प्रदर्शन है, अत्यंत उच्च टैपिंग गति प्राप्त करना।
3माध्यमिक साइड सर्किट में दबाव वाली सिलेंडर सीट और ऊपरी आर्म इन्सुलेशन विधि को अपनाया गया है।जो कि शॉर्ट सर्किट की चिंता किए बिना निचली सीट में प्रत्यक्ष स्थापना और वेल्डिंग कार्य के लिए सुविधाजनक हैयह सरल और व्यावहारिक है।
4मुख्य वेल्डिंग सर्किट में एक पूर्णतः आंतरिक जल-कूल्ड प्रतिरोध वेल्डिंग ट्रांसफार्मर और जल-कूल्ड उच्च-शक्ति वाले थाइरिस्टोर घटक हैं, जिनकी आउटपुट शक्ति मजबूत है।वेल्डिंग मशीन वेल्डिंग नियंत्रकों का एक सेट का उपयोग करता है, जो तीन मोड में काम कर सकते हैंः दो सिर एक साथ, दो सिर बारी-बारी से, और दो सिर अलग से चल रहा है। डिजिटल टच स्क्रीन पैरामीटर समायोजन के लिए सुविधाजनक है,और तीन मोड स्वतंत्र रूप से स्विच किया जा सकता है.
उत्पाद संरचना
चित्र
आवेदन
