उत्पाद विवरण:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | सीएनसी इन्वर्टर प्रतिरोध स्पॉट वेल्डिंग मशीन,हैंडहेल्ड ऑटो वायर स्पॉट वेल्डिंग मशीन,220 वी मैनुअल पोर्टेबल स्पॉट वेल्डर |
||
उत्पाद का वर्णन

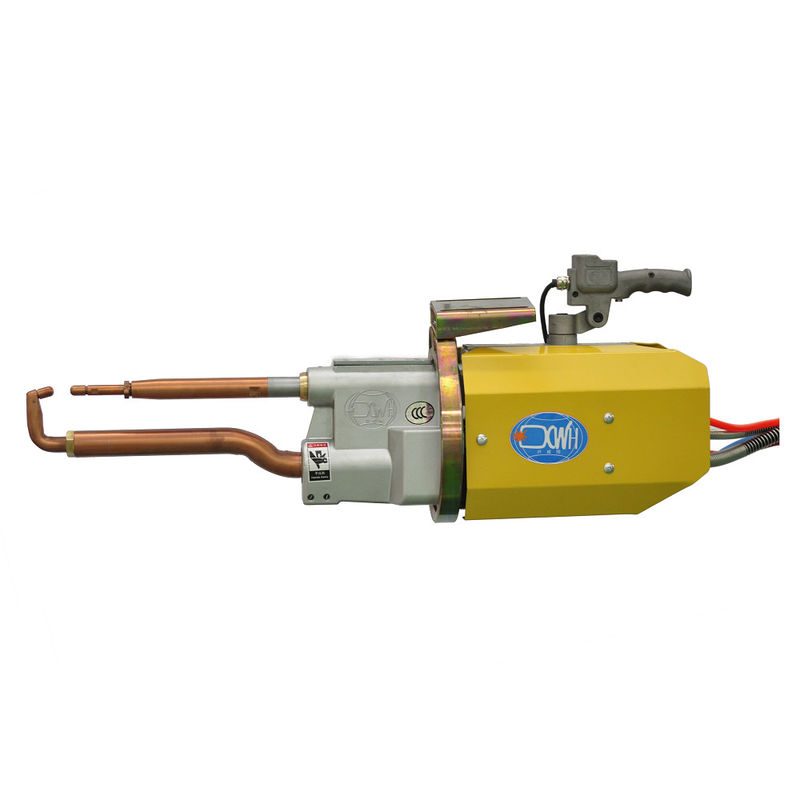

पोर्टेबल स्पॉट वेल्डिंग मशीन प्रतिरोध वेल्डिंग विधि का उपयोग करती है जिसमें वेल्डिंग भागों को गोद जोड़ों में इकट्ठा किया जाता है और दो स्तंभ इलेक्ट्रोड के बीच दबाया जाता है,और बेसिक धातु को प्रतिरोध गर्मी से पिघलाया जाता है.
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1. हल्के वजन, संचालित करने में आसान और बिजली की बचत
2संकुचित संरचना और आसान रखरखाव
3. टर्नटेबल असरों से लैस है और 360° घूमता है
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है
5. कम पहनने वाले भाग और उच्च लागत प्रदर्शन
कार्य सिद्धांत
काम का टुकड़ा ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और ऊर्जा है, और प्रतिरोध वेल्डिंग है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) है, वेल्डिंग धारा I (A) है, और समय पर शक्ति t (sec) है, सूत्र के अनुसारःवर्तमान I कि एक निश्चित प्रतिरोध मूल्य R के साथ धातु सामग्री एक निश्चित समय t के भीतर गुजरता है प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी Q है। धातु प्रतिरोध धारा का उपयोग पिघले हुए धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा किया जाता है, क्रिस्टलीकृत किया जाता है और दबाव के तहत जुड़ा होता है।इसे प्रतिरोध वेल्डिंग कहते हैं.
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
वेल्डिंग प्रक्रिया में वेल्डिंग
इस वेल्डिंग मशीन की मुख्य कार्यप्रणाली चार मूल प्रक्रियाओं से बनी हैः दबाव, वेल्डिंग, रखरखाव और आराम, और यदि आवश्यक हो तो अतिरिक्त प्रक्रियाएं जोड़ी जा सकती हैं।
वेल्डिंगः एक निश्चित समय की देरी के बाद, नियंत्रक में थाइरिस्टोर (सिलिकॉन नियंत्रित तत्व) चालू और चालू हो जाता है,ट्रांसफार्मर का प्राथमिक पक्ष नियंत्रित प्राथमिक धारा प्राप्त करता है, और ट्रांसफार्मर के द्वितीयक पक्ष वेल्डिंग करंट उत्पन्न करता है, जो वर्कपीस को गर्म करने के लिए द्वितीयक सर्किट के माध्यम से इलेक्ट्रोड तक पहुंचता है,जिसके परिणामस्वरूप कार्य टुकड़े के संपर्क में पिघल जाता हैइस प्रक्रिया को "वेल्डिंग" कहा जाता है और प्रक्रिया मापदंड वेल्डिंग समय, वेल्डिंग वर्तमान और इलेक्ट्रोड दबाव हैं।
