उत्पाद विवरण:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | सीई हैंडहेल्ड स्पॉट वेल्डिंग मशीन,220 वी एसएस स्पॉट वेल्डिंग मशीन,सुरक्षित हैंडहेल्ड स्पॉट वेल्डर |
||
उत्पाद का वर्णन

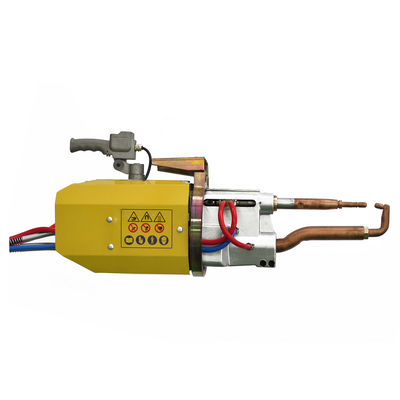

पोर्टेबल स्पॉट वेल्डिंग मशीन प्रतिरोध वेल्डिंग विधि का उपयोग करती है जिसमें वेल्डिंग भागों को गोद जोड़ों में इकट्ठा किया जाता है और दो स्तंभ इलेक्ट्रोड के बीच दबाया जाता है,और बेसिक धातु को प्रतिरोध गर्मी से पिघलाया जाता है.
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1. हल्के वजन, संचालित करने में आसान और बिजली की बचत
2संकुचित संरचना और आसान रखरखाव
3. टर्नटेबल असरों से लैस है और 360° घूमता है
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है
5. कम पहनने वाले भागों और उच्च लागत प्रदर्शन
कार्य सिद्धांत
काम का टुकड़ा ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और ऊर्जा है, और प्रतिरोध वेल्डिंग है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) है, वेल्डिंग धारा I (A) है, और समय पर शक्ति t (sec) है, सूत्र के अनुसारःवर्तमान I कि एक निश्चित प्रतिरोध मूल्य R के साथ धातु सामग्री एक निश्चित समय t के भीतर गुजरता है प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी Q है। धातु प्रतिरोध धारा का उपयोग पिघले हुए धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा किया जाता है, क्रिस्टलीकृत किया जाता है और दबाव के तहत जुड़ा होता है।इसे प्रतिरोध वेल्डिंग कहते हैं.
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
वेल्डिंग प्रक्रिया
a) प्रेशराइजेशन का समयः इलेक्ट्रोड द्वारा वर्कपीस को मजबूती से दबाए जाने के बाद वेल्डिंग को विद्युतीकृत करना उचित है।वेल्डिंग प्रक्रिया कार्य टुकड़ा इलेक्ट्रोड द्वारा मजबूती से दबाया जाता है से पहले शुरू होता है, जो इलेक्ट्रोड या वर्कपीस के जलने के नुकसान और छिड़काव का कारण बनता है। इलेक्ट्रोड के कामकाजी स्ट्रोक की लंबाई, दबाव तंत्र की गति,काम के टुकड़े के विरूपण और अन्य कारकों दबाव समय की स्थापना को प्रभावितआम तौर पर, दबाव बनाने का समय 15-20 चक्रों पर सेट किया जाता है;
b) रखरखाव समयः धातु को ठंडा करने और पुनः क्रिस्टलीकरण के लिए उपयोग किया जाता है, आम तौर पर 15-20 चक्रों के रूप में सेट किया जाता है;
(ग) विश्राम समय: इसका उपयोग मुख्यतः निरंतर स्पॉट वेल्डिंग के लिए किया जाता है। उचित विश्राम समय वेल्डिंग मशीन और ऑपरेटरों के प्रभावी विश्राम को सुनिश्चित कर सकता है।
