उत्पाद विवरण:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | प्रतिरोध प्रक्षेपण वेल्डिंग मशीन,कॉपर वायर प्रोजेक्शन वेल्डिंग मशीन,1.5 एमएम कॉपर वायर रेजिस्टेंस वेल्डिंग मशीन |
||
उत्पाद का वर्णन

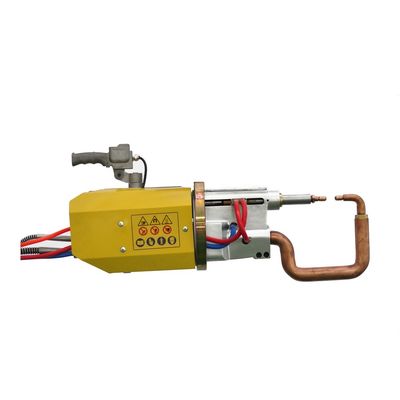

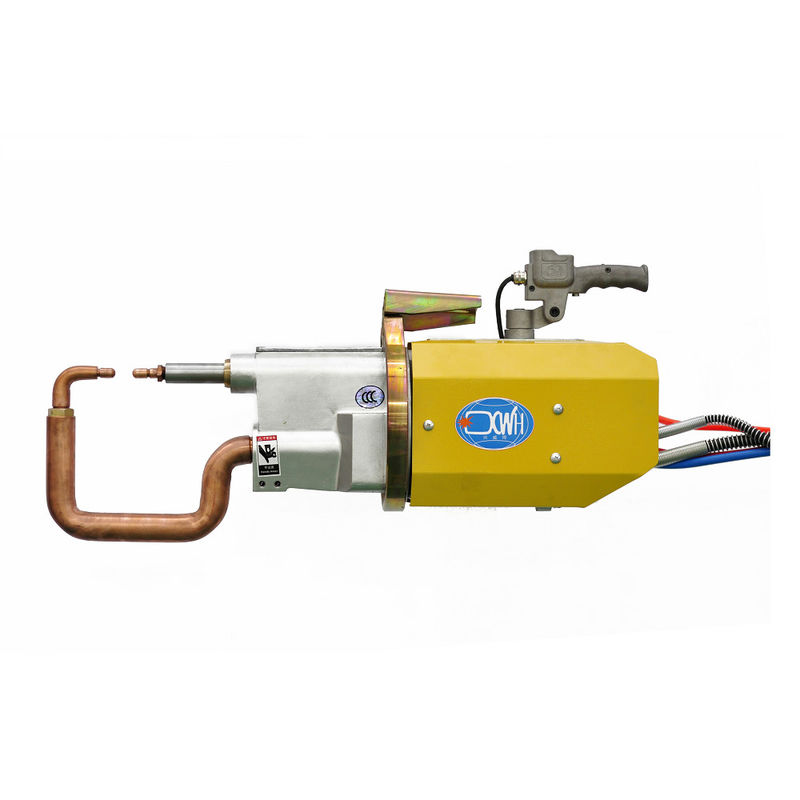

पोर्टेबल स्पॉट वेल्डिंग मशीन प्रतिरोध वेल्डिंग विधि का उपयोग करती है जिसमें वेल्डिंग भागों को गोद जोड़ों में इकट्ठा किया जाता है और दो स्तंभ इलेक्ट्रोड के बीच दबाया जाता है,और बेसिक धातु को प्रतिरोध गर्मी से पिघलाया जाता है.
| आइटम/मॉडल | इकाई | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| शक्ति 50% पर | केवीए | 31 | 31 | 40 | 40 | 63 | 63 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 14 | 14 | 18 | 18 | 20 | 20 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 380 | 380 | 380 | 380 | 380 | 380 |
| बाहों के बीच की दूरी | एमएम | 168-288 | 100 | 168-328 | 100 | १६८-४२८ | 100 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| सिलेंडर का अधिकतम चाल | एमएम | 70 | 50 | 100 | 50 | 100 | 50 |
| अधिकतम हाथ की लंबाई | एमएम | 750 | 350 | 1000 | 450 | 1100 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| शीतलन जल प्रवाह | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1. हल्के वजन, संचालित करने में आसान और बिजली की बचत
2संकुचित संरचना और आसान रखरखाव
3. टर्नटेबल असरों से लैस है और 360° घूमता है
4अनुकूलित वेल्डिंग टंग्स, सबसे लंबी वेल्डिंग बांह 1300 मिमी और सबसे छोटी 220 मिमी है
5. कम पहनने वाले भागों और उच्च लागत प्रदर्शन
कार्य सिद्धांत
काम का टुकड़ा ऊपरी और निचले इलेक्ट्रोड के बीच दबाव और ऊर्जा है, और प्रतिरोध वेल्डिंग है।
जब वेल्डिंग भाग का प्रतिरोध R (Ω) है, वेल्डिंग धारा I (A) है, और समय पर शक्ति t (sec) है, सूत्र के अनुसारःवर्तमान I कि एक निश्चित प्रतिरोध मूल्य R के साथ धातु सामग्री एक निश्चित समय t के भीतर गुजरता है प्रतिरोध के कारण गर्म हो जाता है, और उत्पन्न गर्मी Q है। धातु प्रतिरोध धारा का उपयोग पिघले हुए धातु को गर्म करने के लिए किया जाता है, और फिर धातु को ठंडा किया जाता है, क्रिस्टलीकृत किया जाता है और दबाव के तहत जुड़ा होता है।इसे प्रतिरोध वेल्डिंग कहते हैं.
वेल्डिंग आर्म को अनुकूलित किया जा सकता है
उत्पाद संरचना का अवलोकन
वेल्डिंग मशीन की यह श्रृंखला मुख्य रूप से वेल्डिंग ट्रांसफार्मर, गैस सर्किट (दबाव) प्रणाली, पानी सर्किट (ठंडा) प्रणाली, वेल्डिंग टंग्स,प्रतिरोध वेल्डिंग नियंत्रक और गति तंत्रवेल्डेड वर्कपीस के आकार और वेल्डेड मशीन के संचालन की स्थितियों के अनुसार वेल्डेड टंग्स के संरचनात्मक रूप विभिन्न होते हैं।
एक्स सीरीज वेल्डिंग मशीन क्षैतिज विमान या निकट क्षैतिज विमान पर वेल्डिंग के लिए उपयुक्त है, और सी सीरीज वेल्डिंग मशीन ऊर्ध्वाधर विमान या निकट ऊर्ध्वाधर विमान पर वेल्डिंग के लिए उपयुक्त है।वेल्डिंग टंगों का आकार उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.
