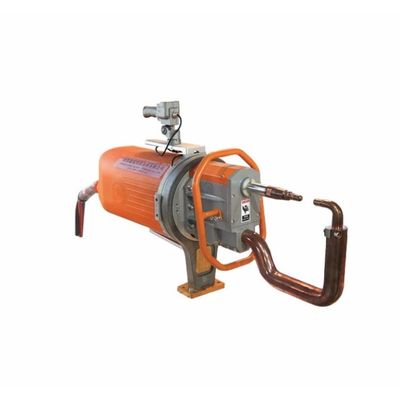

उत्पाद विवरण:
|
| Product Name: | hand held spot welding machine | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Welding material: | Alloy Metal Aluminum Stainless Steel | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | 5 मिमी पोर्टेबल स्पॉट वेल्डिंग मशीन,60KVA छोटा स्पॉट वेल्डर,छोटे स्थान वेल्डर |
||
उत्पाद का वर्णन
मध्यम आवृत्ति इन्वर्टर स्पॉट प्रोजेक्शन वेल्डिंग मशीन उन्नत वेल्डिंग उपकरण का एक सेट है। व्यापक रूप से उपयोग किया जाता है, वेल्डिंग ट्रांसफार्मर में एक छोटी मात्रा और बड़ी आउटपुट ऊर्जा होती है।ऑटोमोबाइल उद्योग में प्रयुक्त पोर्टेबल स्पॉट वेल्डिंग मशीनों के फायदे और भी स्पष्ट हैंइसके बेहतर प्रदर्शन का कारण इसके वेल्डिंग ट्रांसफार्मर की आवृत्ति में 50/60 हर्ट्ज से 1000 हर्ट्ज तक वृद्धि है, जो लोहे के कोर सामग्री के वजन को काफी कम करता है।ट्रांसफार्मर के द्वितीयक सर्किट में रेक्टिफायर डायोड विद्युत ऊर्जा को वेल्डिंग के लिए डीसी पावर में परिवर्तित करता हैयह माध्यमिक सर्किट प्रेरण गुणांक के मूल्य में काफी सुधार कर सकता है, जो ऊर्जा हानि का कारण बनने वाला एक महत्वपूर्ण कारक है और इसे डीसी वेल्डिंग सर्किट में लगभग नजरअंदाज किया जा सकता है।इस प्रकार उत्पादन लागत को कम से कम करना.
| आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| बाहों के बीच की दूरी | एमएम | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1इलेक्ट्रोड दबाव कम हो जाता है और इलेक्ट्रोड जीवन में काफी सुधार होता है।
2डिजिटल मध्यवर्ती आवृत्ति वेल्डिंग से 30% से अधिक ऊर्जा की बचत हो सकती है और ऊर्जा लागत में काफी कमी आ सकती है।
3इसका उपयोग एक सस्पेंशन वेल्डिंग मशीन और एकीकृत वेल्डिंग टंग्स के साथ किया जा सकता है।
4शक्तिशाली वेल्डिंग कार्य, वेल्डिंग गुणवत्ता विश्लेषण डेटा और निगरानी प्रदान करता है।
5तीन-चरण संतुलित भार और मध्यवर्ती आवृत्ति वेल्डिंग तकनीक को अपनाएं, जिसमें कैपेसिटेंस मुआवजा कैबिनेट जोड़ने की आवश्यकता न हो।
6एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है
आवेदनः पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल, मोटरसाइकिल, विमानन, शीट धातु संरचनात्मक घटकों, चिकित्सा उपकरण, हल्के औद्योगिक मशीनरी,घरेलू उपकरण और अन्य क्षेत्रऔर यह कार्बन स्टील शीट, लेपित स्टील शीट, स्टेनलेस स्टील शीट, एल्यूमीनियम शीट धातु को वेल्ड कर सकता है।
वेल्डर का विन्यास
उपकरण के पूरे सेट में माइक्रो कंप्यूटर प्रतिरोध वेल्डिंग नियंत्रक, मुख्य इंजन, इलेक्ट्रोड हाथ, उठाने हाथ, बिजली केबल, नियंत्रण केबल, हवा स्रोत प्रसंस्करण भागों, संतुलन, इनलेट पाइप शामिल हैं,इनलेट और आउटलेट पाइप आदि

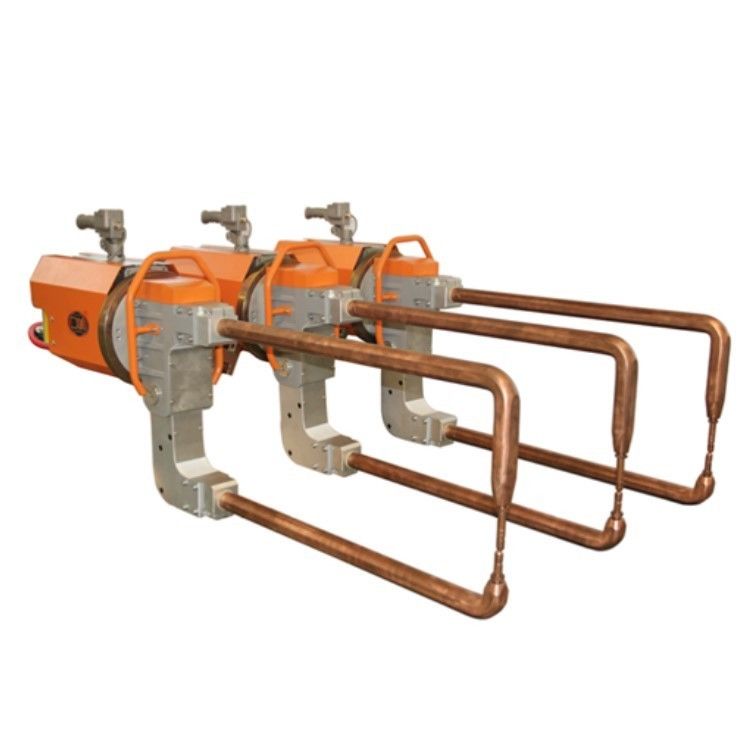

बहुविध इलेक्ट्रोड हथियार
उपयोग और स्थापना
स्प्रिंग बैलेंसर
स्प्रिंग बैलेंसर (इसके बाद बैलेंसर के रूप में संदर्भित) विशेष रूप से लटकने वाले मैनुअल ऑपरेशन टूल्स के साथ इस्तेमाल किया सहायक उपकरण का एक प्रकार है, विशेष रूप से उत्पादन लाइन संचालन के लिए उपयुक्त है,या विभिन्न प्रकार के स्टेशन उपकरण भारी हैं, भारी कार्यभार, लंबे समय तक संचालन के अवसर।
उपकरण को एक संतुलनकर्ता के साथ लटकाए जाने के बाद, उपकरण और उसके सहायक उपकरणों का वजन संतुलित हो जाता है, जिससे ऑपरेटर को उपकरण को आसानी से संचालित करने की अनुमति मिलती है।,यह ऊपर और नीचे जा सकता है जब तक कि ऑपरेटर उपकरण पर कम बल लगाता है।
प्रतिरोध वेल्डिंग नियंत्रक
मध्यम आवृत्ति इन्वर्टर वेल्डिंग मशीन आउटपुट करंट डीसी फॉर्म है, उच्च नियंत्रण परिशुद्धता के साथ, उच्च गुणवत्ता वाले वेल्डिंग को प्राप्त करने के लिए आवश्यक उपकरणों में से एक बन गया है।
1. 16 वेल्डिंग विनिर्देशों को 4 प्रोग्रामिंग क्षेत्रों को कॉल करने के लिए उपयोगकर्ताओं के लिए संग्रहीत किया जा सकता है, प्रत्येक प्रोग्रामिंग क्षेत्र के लिए 4 वेल्डिंग विनिर्देशों के साथ;
2. इनपुट/आउटपुट नियंत्रक को दो स्टार्ट स्विच से जोड़ा जा सकता है, क्रमशः दो वेल्डिंग टंग्स को नियंत्रित किया जा सकता है;
3वेल्डिंग प्रक्रिया और वेल्डिंग के बाद वर्कपीस के बुझाने में स्पटरिंग की समस्या को प्रभावी ढंग से हल करने के लिए प्रीहीटिंग करंट, वेल्डिंग करंट और टेम्परिंग करंट को सेट किया जा सकता है।तीन निर्वहन आवेग अलग से सेट किया जा सकता है और अलग से या किसी भी संयोजन में इस्तेमाल किया;
उत्पाद अनुप्रयोग
