उत्पाद विवरण:
|
| Product name: | Mesh Wlding Machine | Welding Material: | Alloy Metal Aluminum Stainless Steel |
|---|---|---|---|
| Function: | Wire Mesh Spot Welding Machine | Machine type: | Point Welding Machine |
| Advantage: | Automatic Spot Welding Machine | Keyword: | Platform Spot Welder |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| प्रमुखता देना: | रेबर मेष स्पॉट वेल्डिंग मशीन,सीएनसी जाल स्पॉट वेल्डिंग मशीन,मल्टीपॉइंट मेष वेल्डिंग मशीन |
||
बहु बिंदु पक्षी पिंजरे बाड़ पैनल स्वचालित सीएनसी रेबर जाल स्पॉट वेल्डेड तार जाल
उत्पाद का परिचय
The multi head spot welding machine adopts the advanced structure of foreign equipment and fully combines with a semi-automatic welding equipment developed in the Chinese market that is completely different from the currently used semi-automatic welding equipment by various manufacturersयह उच्च श्रम तीव्रता, कम उत्पादन दक्षता, जटिल संचालन, बड़े छिड़काव, कमजोर वेल्डिंग, उच्च विफलता दर की कमियों को पूरी तरह से दूर करता है।और मूल वेल्डिंग मशीन का कम स्वचालन, और विभिन्न 6 एमएम श्रृंखला स्टील बार का उत्पादन कर सकते हैं (इलेक्ट्रोड प्रतिस्थापन पर्याप्त है) ।
तकनीकी मापदंड
| मॉडल/आइटम | डीएन ((बी) -100 | D(N) B-160 | D(N) B--200 | D ((N) B-250 |
| नाममात्र शक्ति (KVA) | 100 | 160 | 200 | 250 |
| शक्ति इनपुट ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| मैक्स. शॉर्ट सर्किट करंट ((KA) | 30 | 40 | 40 | 45 |
| अधिकतम बल (एन) | 6000 | 6000 | 10000 | 15000 |
| इलेक्ट्रोड की लंबाई ((एमएम) | 450 | 450 | 450 | 500 |
| कामकाजी स्ट्रोक (एमएम) | 80 | 80 | 80 | 80 |
| ठंडा करने की खपत ((L/min) | 20 | 20 | 20 | 20 |
| अधिकतम वेल्डिंग क्षमता ((एमएम) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0+50 | 6.0 + 6.0 |
लाभ
1रेबर जाली वेल्डिंग मशीन एक वायवीय इलेक्ट्रोड को अपनाती है जो अपेक्षाकृत स्थिर पूर्व दबाव के साथ, पूर्व सख्त बल को स्वचालित रूप से समायोजित करती है।यह कम इलेक्ट्रोड प्रभाव की विशेषताओं हैवेल्डिंग प्रक्रिया के दौरान छिड़काव और भी कम हो जाता है, और इलेक्ट्रोड जीवन और भी बढ़ाया जाता है।
2इस उत्पाद के प्रमुख विद्युत घटकों को पीएलसी द्वारा नियंत्रित किया जाता है, और उपकरण संचालन के लिए बुद्धिमान प्रबंधन लागू किया जाता है।टच स्क्रीन ऑपरेशन ऑपरेशन को अधिक सुविधाजनक और संक्षिप्त बनाता है.
प्रमुख संरचना
मल्टी हेड स्पॉट वेल्डिंग मशीन एक गैन्ट्री प्रकार का फ्रेम है जिसका उपयोग संबंधित घटकों को स्थापित करने और वेल्डिंग दबाव का सामना करने के लिए किया जाता है; वेल्डिंग मशीन तय है, और वर्कपीस एक्स-अक्ष के साथ चलती है।
कार्य सिद्धांत
1. वर्कपीस 1 (17 प्वाइंट प्रति पंक्ति) तीन वेल्डिंग मशीनों का उपयोग करके फिटिंग की प्रत्येक पंक्ति को तीन बार स्पॉट वेल्ड करें,और फिर स्वचालित रूप से वेल्डिंग बिंदुओं की अगली पंक्ति के लिए आगे बढ़ें जब तक सभी वेल्डिंग बिंदुओं पूरा हो गया हैपूरा होने के बाद तैयार रहें।
2. वेल्डिंग चक्र का समय, मैन्युअल रूप से पिकिंग और वर्कपीस को रखना। प्रति पंक्ति इष्टतम वेल्डिंग समय 5S है, और कई प्रकार के वर्कपीस के लिए पंक्तियों की अधिकतम संख्या 75 है। इसलिए,प्रत्येक workpiece के लिए वेल्डिंग समय 5 * 75=6 हैअनुमानित मैन्युअल लोडिंग और अनलोडिंग समय 3 मिनट है, यह सुनिश्चित करता है कि एक टुकड़ा 10 मिनट के भीतर पूरा हो जाए।

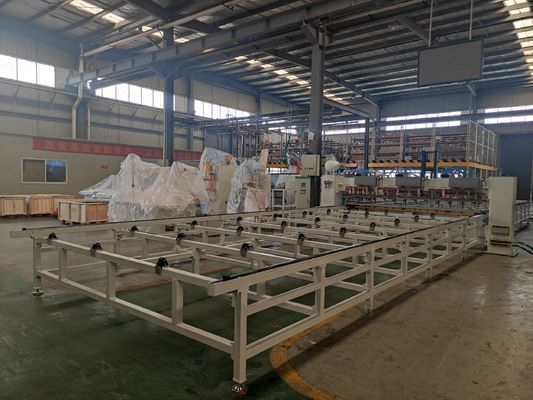

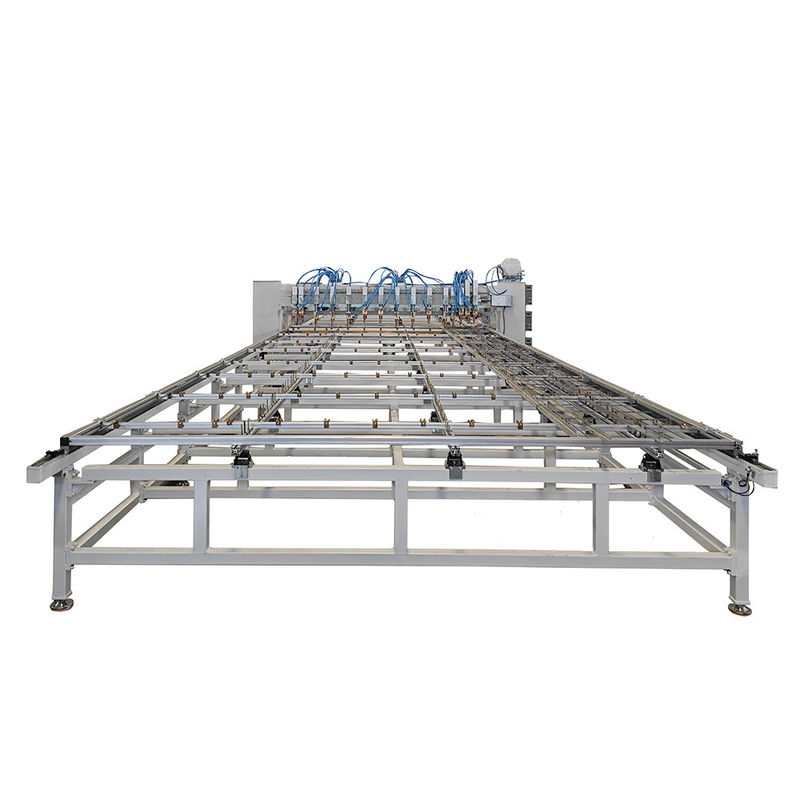

संदर्भ चित्र
