उत्पाद विवरण:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | प्रमाणन: | Certification |
| प्रमुखता देना: | स्टील पोर्टेबल स्पॉट वेल्डिंग मशीन,प्रतिरोध हैंडहेल्ड स्पॉट वेल्डिंग मशीन,एल्यूमीनियम पोर्टेबल स्पॉट वेल्डर |
||
उत्पाद का वर्णन

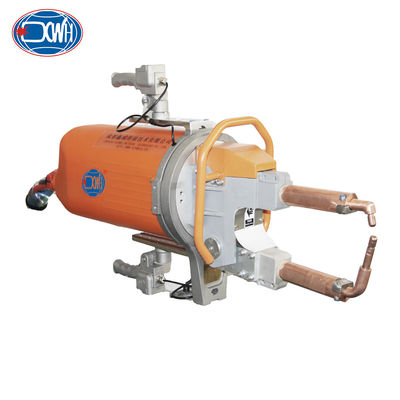

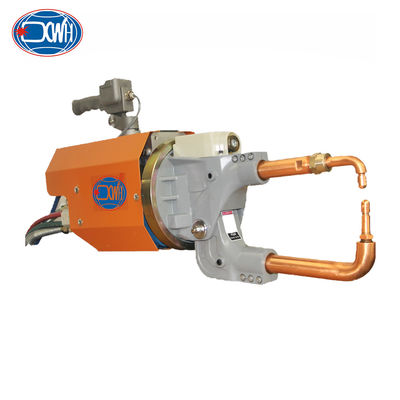

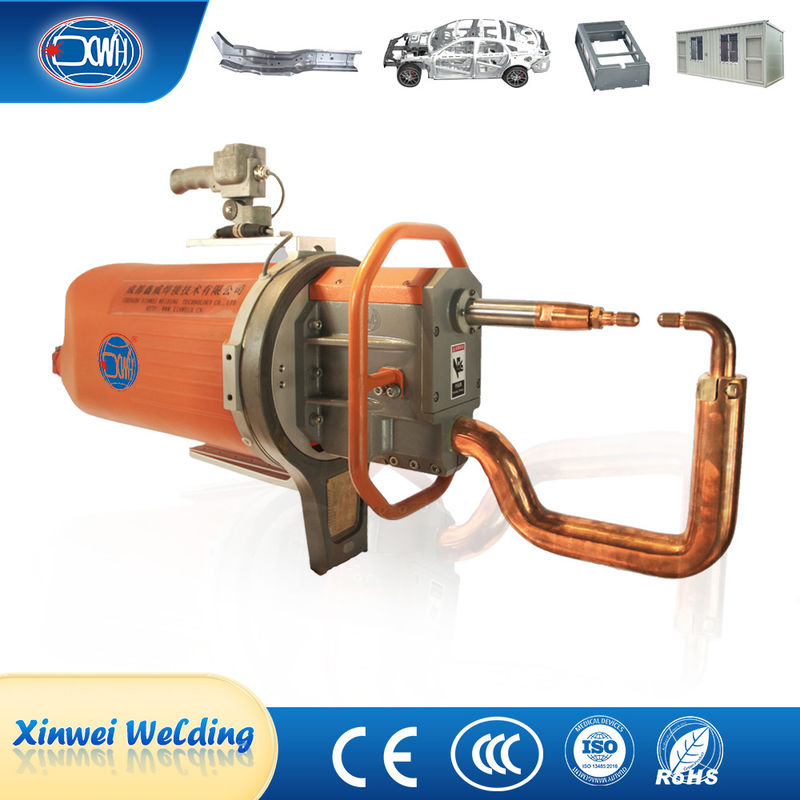

पोर्टेबल स्पॉट वेल्डिंग मशीन एक मॉड्यूलर डिजाइन को अपनाती है, वेल्डिंग ट्रांसफार्मर, सिलेंडर, सोलेनोइड वाल्व, पानी और गैस वितरक, घूर्णन के छल्ले और निलंबन छड़ों को एकीकृत करती है,संतुलन प्रणाली, और नियंत्रण हैंडल और अन्य संबंधित उपकरणों को एक में। मुख्य विद्युत सर्किट एक तीन चरण AC 380V / 50HZ इनपुट को अपनाता है,जो नियंत्रक में नियंत्रित सिलिकॉन से होकर और फिर ट्रांसफार्मर तक जाता हैट्रांसफार्मर द्वारा वोल्टेज कम होने के बाद, माध्यमिक आउटपुट इलेक्ट्रोड के बीच कम वोल्टेज (4.75-10V) और बड़े करंट (12-20KA) है।नियंत्रक वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए ट्रांसफार्मर के आउटपुट वर्तमान को समायोजित करने के लिए नियंत्रित सिलिकॉन के प्रवाह कोण को समायोजित करता है.
| आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| बाहों के बीच की दूरी | एमएम | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1) वेल्डिंग प्रक्रिया में छिड़काव बहुत कम हो जाता है, वेल्डिंग गुणवत्ता में सुधार होता है और वेल्डिंग वातावरण को शुद्ध करता है।
2) एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है।
3) ट्रांसफार्मर मध्यम आवृत्ति प्रकार को अपनाता है, जो अंतरराष्ट्रीय मानकों को पूरा करता है। उत्पाद तकनीक उन्नत है, एफ-स्तर की इन्सुलेशन और आईपी 65 उच्च सुरक्षा स्तर के साथ।अति ताप संरक्षण कार्य से सुसज्जित, उच्च दक्षता, कम चुंबकीय हानि, उच्च आउटपुट शक्ति, और उच्च ग्रिड उपयोग दर।
4) वेल्डिंग क्लैंप सिलेंडर के दबाव को नियंत्रित करने के लिए एक आनुपातिक वाल्व को अपनाना, सटीक नियंत्रण सुनिश्चित करना।
5) व्यापक रूप से उच्च शक्ति प्लेट, एल्यूमीनियम, जस्ती धातु और अन्य धातु सामग्री वेल्डिंग में प्रयोग किया जाता है।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
चित्र
