उत्पाद विवरण:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | प्रमाणन: | Certification |
| प्रमुखता देना: | ऑटोमोबाइल पोर्टेबल स्पॉट वेल्डर,प्रतिरोध पोर्टेबल स्पॉट वेल्डर,100 केवीए औद्योगिक स्पॉट वेल्डिंग मशीन |
||
उत्पाद का वर्णन

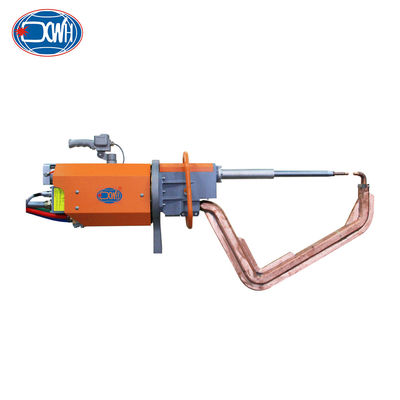

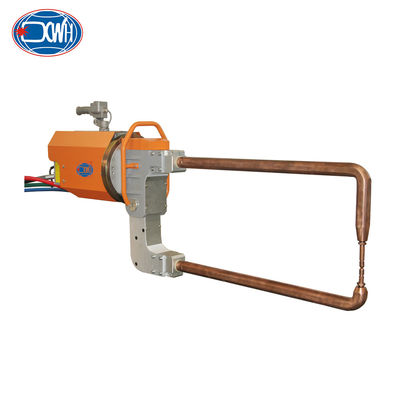

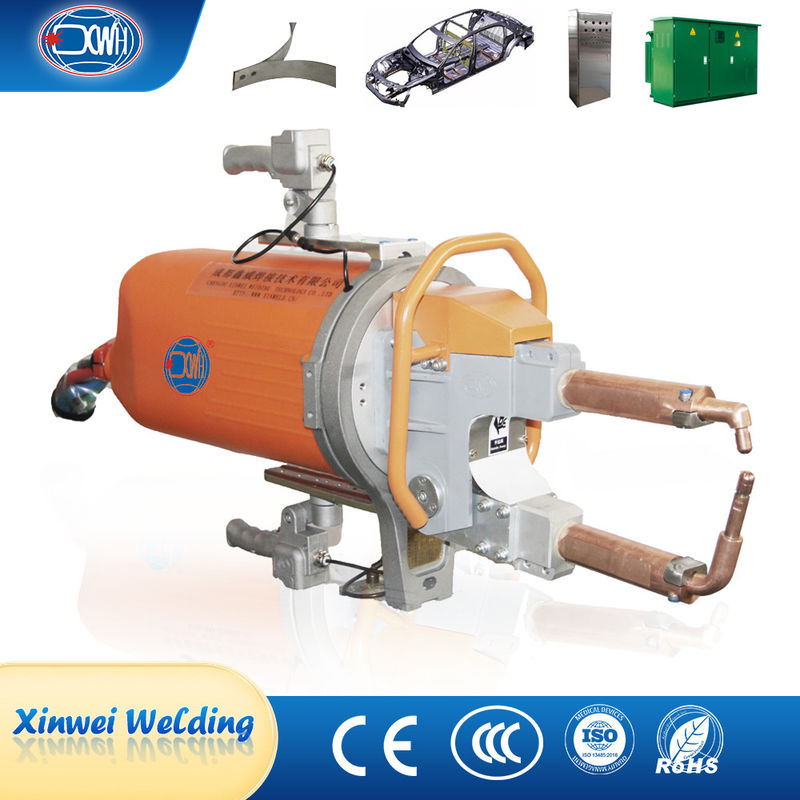

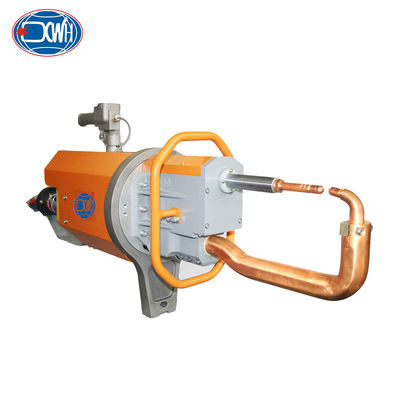

हैंडहेल्ड पोर्टेबल स्पॉट वेल्डिंग मशीन में मुख्य रूप से शामिल हैंः वेल्डिंग ट्रांसफार्मर, वेल्डिंग कंट्रोलर, वेल्डिंग टंग्स, पानी वितरक, सस्पेंशन रॉड, संतुलन प्रणाली, सस्पेंशन, चिलर, आदि
| आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| बाहों के बीच की दूरी | एमएम | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1) वेल्डिंग प्रक्रिया में छिड़काव बहुत कम हो जाता है, वेल्डिंग गुणवत्ता में सुधार होता है और वेल्डिंग वातावरण को शुद्ध करता है।
2) एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है।
3) ट्रांसफार्मर मध्यम आवृत्ति प्रकार को अपनाता है, जो अंतरराष्ट्रीय मानकों को पूरा करता है। उत्पाद तकनीक उन्नत है, एफ-स्तर की इन्सुलेशन और आईपी 65 उच्च सुरक्षा स्तर के साथ।अति ताप संरक्षण कार्य से सुसज्जित, उच्च दक्षता, कम चुंबकीय हानि, उच्च आउटपुट शक्ति, और उच्च ग्रिड उपयोग दर।
4) वेल्डिंग क्लैंप सिलेंडर के दबाव को नियंत्रित करने के लिए एक आनुपातिक वाल्व को अपनाना, सटीक नियंत्रण सुनिश्चित करना।
5) व्यापक रूप से उच्च शक्ति प्लेट, एल्यूमीनियम, जस्ती धातु और अन्य धातु सामग्री वेल्डिंग में प्रयोग किया जाता है।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
विद्युत प्रतिरोध वेल्डिंग का वेल्डिंग सिद्धांत
जब दो इलेक्ट्रोडों को वर्कपीस में दबाया जाता है, तो दो धातु परतें दोनों इलेक्ट्रोडों के दबाव के तहत संपर्क बिंदु वेल्डर प्रतिरोध का निर्माण करती हैं।जब वेल्डिंग करंट एक इलेक्ट्रोड से दूसरे इलेक्ट्रोड में बहता है, दो संपर्क प्रतिरोध बिंदु तत्काल थर्मल संलयन बनाते हैं, और वेल्डिंग धारा दूसरे इलेक्ट्रोड से दो कार्य टुकड़ों में बहती है, तुरंत एक सर्किट का गठन करती है,जो दो इलेक्ट्रोडों को नुकसान नहीं पहुंचाएगा.
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
चित्र
