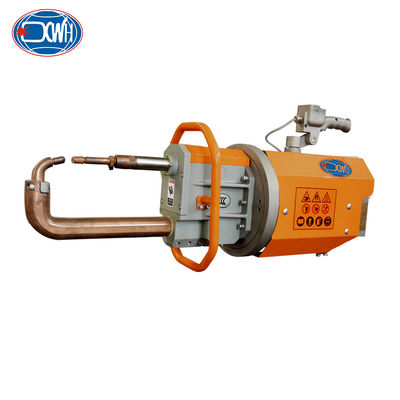

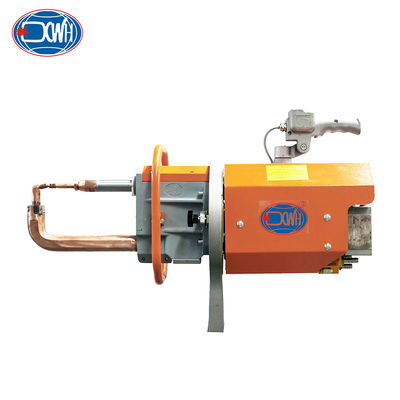

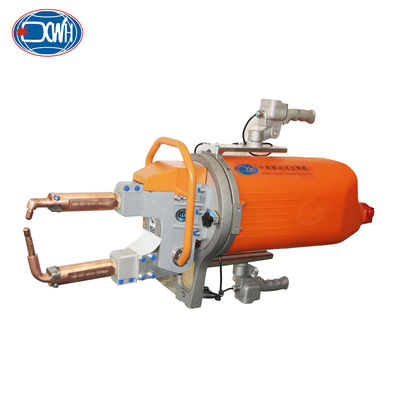

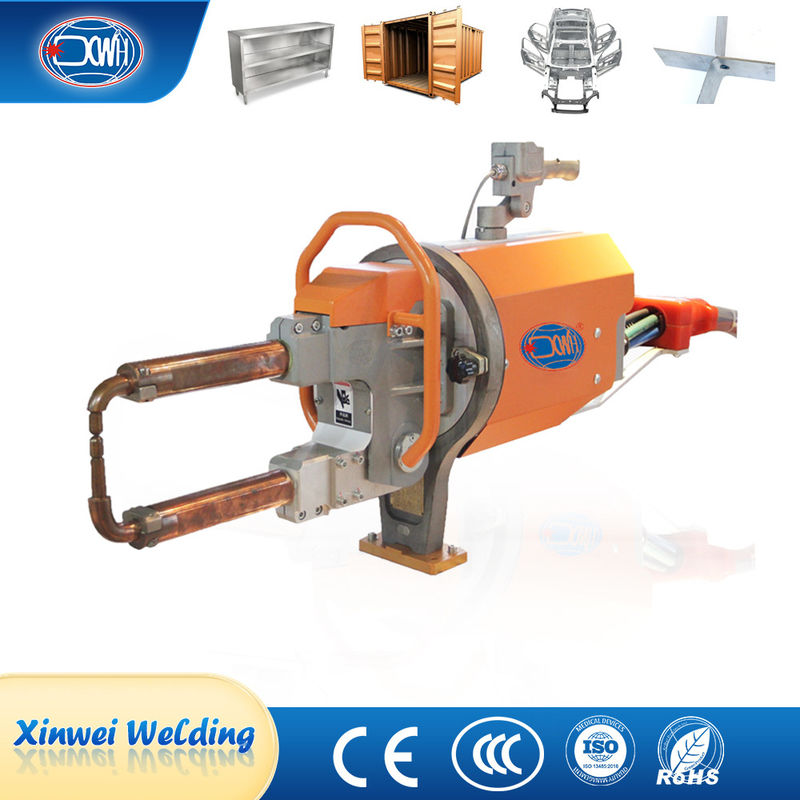

उत्पाद विवरण:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | प्रमाणन: | Certification |
| प्रमुखता देना: | पोर्टेबल हैंडहेल्ड वेल्डिंग मशीन,एसएस हैंडहेल्ड स्पॉट वेल्डिंग मशीन,100KVA पोर्टेबल स्पॉट वेल्डिंग मशीन |
||
उत्पाद का वर्णन
पोर्टेबल स्पॉट वेल्डिंग मशीन संबंधित उपकरणों को एकीकृत करती है जैसे वेल्डिंग ट्रांसफार्मर, सिलेंडर, सोलेनोइड वाल्व, पानी और गैस वितरक, घूर्णन रिंग और निलंबन छड़ें, संतुलन प्रणाली,और नियंत्रण हैंडलएक नियंत्रक के माध्यम से थिरिस्टोर (आईजीबीटी) के आकार को समायोजित करके, वेल्डिंग विनिर्देशों की आवश्यकताओं को पूरा करने के लिए ट्रांसफार्मर के आउटपुट करंट को समायोजित किया जा सकता है।
| आइटम/मॉडल | इकाई | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| शक्ति 50 पर | केवीए | 60 | 60 | 80 | 80 | 100 | 100 |
| अधिकतम शॉर्ट सर्किट करंट | केवीए | 10 | 10 | 12 | 12 | 14 | 14 |
| माध्यमिक डिस्चार्ज वोल्टेज | वी | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz पर वोल्टेज | वी | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| बाहों के बीच की दूरी | एमएम | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| इलेक्ट्रोड पर अधिकतम शक्ति | एन | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| कामकाजी स्ट्रोक | एमएम | 15-45 | 15 से 25 | 15-45 | 15 से 25 | 15-45 | 15 से 25 |
| अधिकतम स्ट्रोक | एमएम | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| अधिकतम हाथ की लंबाई | एमएम | 500 | 500 | 600 | 500 | 600 | 500 |
| संपीड़ित वायु आपूर्ति | एमपीए | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| न्यूनतम लंबाई के साथ नरम स्टील शीट की अधिकतम मोटाई | एमएम | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500 मिमी के हथियारों के साथ | एमएम | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| अधिकतम लंबाई के हाथों के साथ | एमएम | 1. 2 + 12 | 1. 2 + 12 | 2+2 | 1.8 + 18 | 2.0 + 2.0 | 2.0 + 2.0 |
| क्रॉस वायर अधिकतम | एमएम | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| शीतलन जल के दबाव में गिरावट | एमपीए | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| शीतलन जल प्रवाह | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* वेल्डिंग बांह की दूरी, कोण और लंबाई ग्राहकों के अनुरोधों के अनुसार बनाई जा सकती है।
विशेषताएं:
1) वेल्डिंग प्रक्रिया में छिड़काव बहुत कम हो जाता है, वेल्डिंग गुणवत्ता में सुधार होता है और वेल्डिंग वातावरण को शुद्ध करता है।
2) एकीकृत मॉड्यूलर डिजाइन, वेल्डिंग नियंत्रण प्रणाली में स्थिर प्रदर्शन, उच्च विश्वसनीयता और कम वेल्डिंग विफलता दर है।
3) ट्रांसफार्मर मध्यम आवृत्ति प्रकार को अपनाता है, जो अंतरराष्ट्रीय मानकों को पूरा करता है। उत्पाद तकनीक उन्नत है, एफ-स्तर की इन्सुलेशन और आईपी 65 उच्च सुरक्षा स्तर के साथ।अति ताप संरक्षण कार्य से सुसज्जित, उच्च दक्षता, कम चुंबकीय हानि, उच्च आउटपुट शक्ति, और उच्च ग्रिड उपयोग दर।
4) वेल्डिंग क्लैंप सिलेंडर के दबाव को नियंत्रित करने के लिए एक आनुपातिक वाल्व को अपनाना, सटीक नियंत्रण सुनिश्चित करना।
5) व्यापक रूप से उच्च शक्ति प्लेट, एल्यूमीनियम, जस्ती धातु और अन्य धातु सामग्री वेल्डिंग में प्रयोग किया जाता है।
आवेदनः
पोर्टेबल स्पॉट वेल्डिंग मशीन का व्यापक रूप से ऑटोमोबाइल विनिर्माण, रखरखाव, घरेलू उपकरणों, दरवाजे और खिड़कियों, कृषि,निर्माण इस्पात और अन्य धातु निर्माण उद्योग.
विद्युत प्रतिरोध वेल्डिंग का वेल्डिंग सिद्धांत
वेल्डेड को दो स्तंभ विद्युत् के बीच दबाया जाता है और बिजली से गर्म किया जाता है, ताकि वेल्डेड संपर्क में पिघल जाए और एक नगेट बन जाए।वेल्डिंग एक घने वेल्डिंग स्पॉट बनाने के लिए दबाव के तहत ठोस और क्रिस्टलीकृत हैस्पॉट वेल्डिंग पतली प्लेट (लैप) और स्टील बार वेल्डिंग के लिए उपयुक्त है। इसका व्यापक रूप से ऑटोमोबाइल, विमान, इलेक्ट्रॉनिक्स, उपकरणों और दैनिक आवश्यकताओं के उत्पादन में उपयोग किया जाता है।
वेल्डिंग प्रक्रिया
पोर्टेबल स्पॉट वेल्डिंग मशीन की मुख्य कार्य प्रक्रिया चार मूल प्रक्रियाओं से बनी होती हैः दबाव, वेल्डिंग, रखरखाव और आराम, और यदि आवश्यक हो तो अतिरिक्त प्रक्रियाएं जोड़ी जा सकती हैं।
सामान्य संरचनाएं
बहु इलेक्ट्रोड हथियार
उपयोग और स्थापना
चित्र
